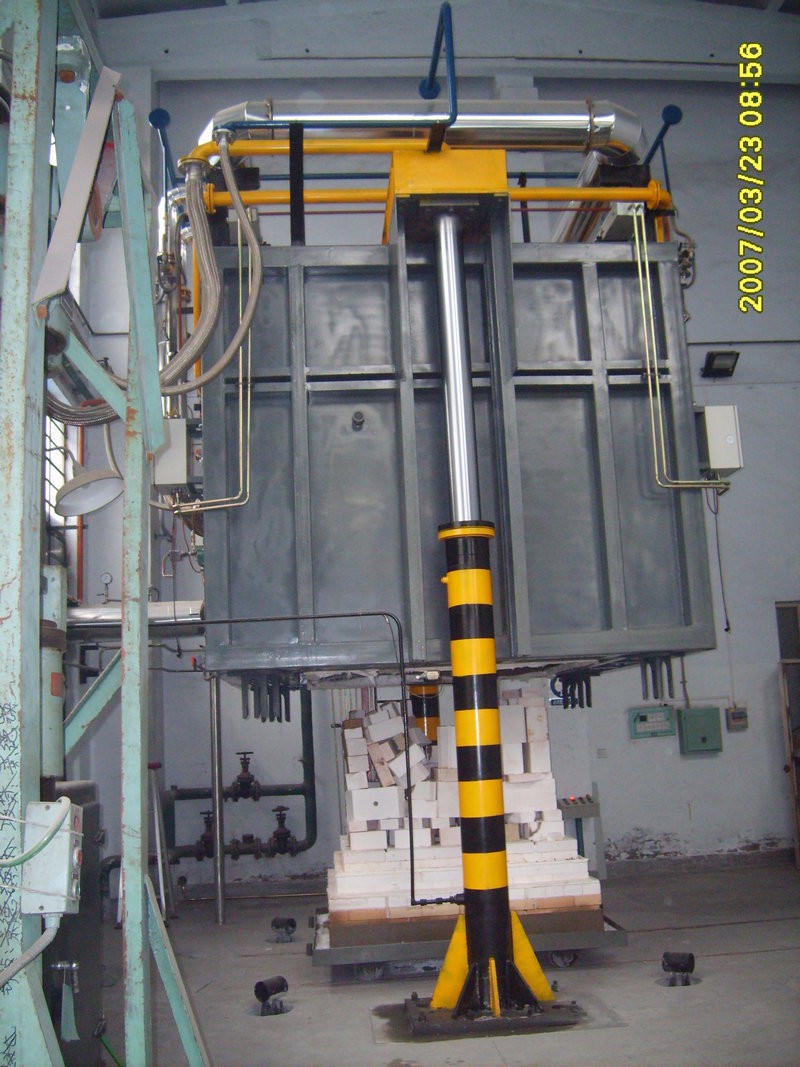

鐘罩窯作為磁芯燒結(jié)的關(guān)鍵設(shè)備,下料溫度直接影響磁芯的致密度、磁導(dǎo)率等核心性能,若控制不當(dāng)易導(dǎo)致磁芯開裂、變形或性能不達(dá)標(biāo)。結(jié)合磁芯燒結(jié)工藝特性,下料溫度控制需遵循“準(zhǔn)確適配、全程可控、聯(lián)動調(diào)節(jié)”原則,核心方法與關(guān)鍵要點(diǎn)如下,簡潔實(shí)用且貼合生產(chǎn)實(shí)際。
一、鐘罩窯前期參數(shù)預(yù)設(shè):奠定控制基礎(chǔ)
下料溫度控制需先結(jié)合磁芯材質(zhì)(如錳鋅鐵氧體、永磁鐵氧體)確定基準(zhǔn)范圍,錳鋅鐵氧體下料溫度通??刂圃?00℃以下,永磁鐵氧體可適當(dāng)放寬至350℃以內(nèi),避免高溫下料造成磁芯氧化或結(jié)構(gòu)損傷。同時預(yù)設(shè)降溫速率,一般以2~3℃/min為宜,嚴(yán)禁驟冷驟熱,防止磁芯因熱應(yīng)力開裂。此外,需同步校準(zhǔn)溫控儀表與熱電偶,確保溫度測量精度誤差不超過±5℃,為準(zhǔn)確 控制提供保障。
二、核心控制方法:全程準(zhǔn)確調(diào)控
1.分段降溫聯(lián)動控制:鐘罩窯磁芯燒結(jié)保溫結(jié)束后,進(jìn)入分段降溫流程,降溫至800℃以上時,可采用自然降溫;500~800℃區(qū)間,通過調(diào)節(jié)窯體保溫層開合度控制降溫速率;降至500℃以下,啟動輔助冷卻系統(tǒng),搭配惰性氣體(如氮?dú)猓┐祾?,既加速降溫,又防止磁芯氧化,確保平穩(wěn)降至下料基準(zhǔn)溫度。
2.實(shí)時監(jiān)測動態(tài)調(diào)節(jié):利用高精度熱電偶實(shí)時采集窯內(nèi)下料區(qū)域溫度數(shù)據(jù),傳輸至PLC控制系統(tǒng),若溫度高于預(yù)設(shè)值,自動加大冷卻風(fēng)量或延長降溫時間;若低于基準(zhǔn)值,關(guān)閉部分冷卻裝置、收緊保溫層,避免溫度過低導(dǎo)致磁芯粘連。同時人工每10~15分鐘巡檢一次,核對儀表數(shù)據(jù)與實(shí)際溫度,及時修正偏差。
3.工藝適配微調(diào):根據(jù)磁芯規(guī)格、裝鐘罩窯量靈活微調(diào)參數(shù),裝爐量較大時,適當(dāng)放慢降溫速率、延長保溫降溫時間,確保窯內(nèi)溫度均勻,避免局部磁芯下料溫度超標(biāo);小規(guī)格磁芯可適度加快降溫節(jié)奏,但需控制速率不超過3℃/min,兼顧效率與質(zhì)量。
三、關(guān)鍵注意事項
嚴(yán)禁未達(dá)預(yù)設(shè)溫度擅自下料,杜絕高溫下料引發(fā)的磁芯變形、開裂問題;定期檢查冷卻系統(tǒng)與密封裝置,防止冷卻風(fēng)泄漏或氣氛異常,影響溫度控制穩(wěn)定性;溫控儀表需定期校準(zhǔn),避免因儀表老化導(dǎo)致測量偏差,同時規(guī)范操作流程,確保降溫、下料環(huán)節(jié)銜接順暢。
綜上,鐘罩窯磁芯燒結(jié)下料溫度控制,核心是通過準(zhǔn)確預(yù)設(shè)參數(shù)、分段聯(lián)動調(diào)控、實(shí)時動態(tài)修正,結(jié)合磁芯材質(zhì)與工藝特性靈活適配,既能保障磁芯性能達(dá)標(biāo),又能提升生產(chǎn)效率,是磁芯燒結(jié)過程中不可或缺的關(guān)鍵環(huán)節(jié)。
